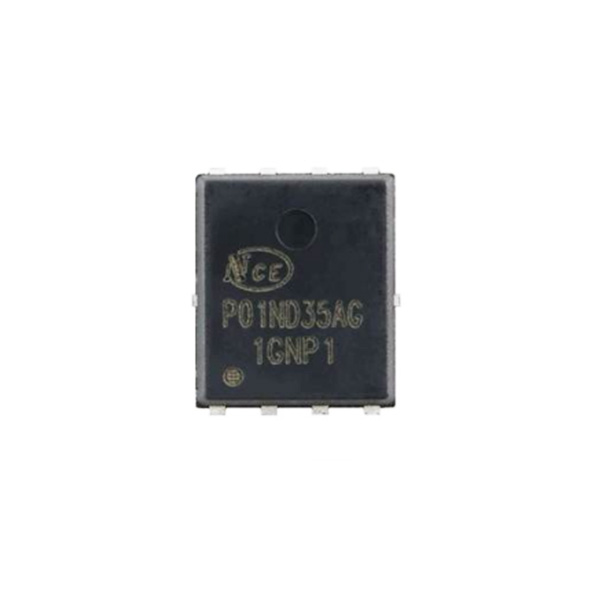

新洁能NCEP01ND35AG在高频开关电源和同步整流电路中的应用
今天，hahabet官方电子介绍一下新洁能NCEP01ND35AG在高频开关电源和同步整流电路中的应用。
高频开关电源是一种高效的电源转换设备，广泛应用于计算机、通信设备、工业电源等领域。NCEP01ND35AG凭借其低导通电阻和快速开关特性，在高频开关电源中具有显著优势。
高频开关电源的核心是通过高频开关器件（如MOSFET）将直流输入电压转换为高频脉冲电压，然后通过变压器进行降压，最后经过整流滤波输出稳定的直流电压。NCEP01ND35AG在高频开关电源中的主要作用是作为主开关器件，控制高频脉冲的生成。
同步整流是一种高效的整流技术，通过使用MOSFET代替传统二极管进行整流，能够显著降低整流过程中的电压降，提高电源的效率。NCEP01ND35AG在同步整流电路中具有显著优势。
在传统的二极管整流电路中，二极管的正向压降（通常为0.7V左右）会导致较大的功率损耗。同步整流电路通过使用MOSFET代替二极管，利用MOSFET的低导通电阻实现低电压降整流。在同步整流电路中，MOSFET需要在适当的时刻导通和关断，以实现整流功能。
NCEP01ND35AG在高频开关电源和同步整流电路中的优势
1. 低导通电阻（RDS(ON)）：在高频开关电源中，MOSFET的导通电阻直接影响电源的转换效率。NCEP01ND35AG在VGS=10V时，RDS(ON)仅为24mΩ，这意味着在高电流应用中导通损耗极低，能够显著提高电源的转换效率。
2. 快速开关速度：高频开关电源需要快速切换开关器件以实现高频脉冲的生成。NCEP01ND35AG的开启延迟时间（td(on)）仅为6ns，上升时间（tr）为2ns；关闭延迟时间（td(off)）为18ns，下降时间（tf）为2ns，能够满足高频开关电源对开关速度的要求。
3. 低栅极电荷（Qg）：栅极电荷是影响开关损耗的重要因素之一。NCEP01ND35AG的总栅极电荷（Qg）仅为26nC，低栅极电荷有助于减少开关过程中的能量损耗，进一步提高电源的效率。
4. 高耐压与大电流：漏源电压（VDS）可达100V，连续漏极电流（ID）为35A，能够满足高频开关电源在高电压、大电流条件下的工作需求。
应用案例一
在设计一款输入电压范围为9V~18V、输出电压为5V、输出电流为20A的高频开关电源时，NCEP01ND35AG可以作为主开关器件。通过合适的驱动电路，控制其开关频率在100kHz以上，能够实现高效、稳定的电源转换。其低导通电阻和快速开关特性能够显著降低开关损耗，提高电源的转换效率，同时紧凑的DFN5X6-8L封装也适合高密度设计。
应用案例二
在设计一款输入电压为12V、输出电压为5V、输出电流为30A的同步整流电路时，NCEP01ND35AG可以作为同步整流MOSFET。通过合适的控制电路，确保MOSFET在适当的时刻导通和关断，能够实现低电压降整流。其低导通电阻（24mΩ）能够显著降低整流损耗，提高电源的效率。同时，紧凑的DFN5X6-8L封装也适合高密度设计，能够满足现代电源设备对小型化的要求。
NCEP01ND35AG凭借其低导通电阻、快速开关速度、低栅极电荷和高耐压大电流特性，在高频开关电源和同步整流电路中具有显著优势。在高频开关电源中，它能够显著降低开关损耗，提高电源的转换效率；在同步整流电路中，它能够实现低电压降整流，进一步提高电源的效率。其紧凑的封装和高可靠性也使其适合现代电源设备对小型化和高性能的要求。
